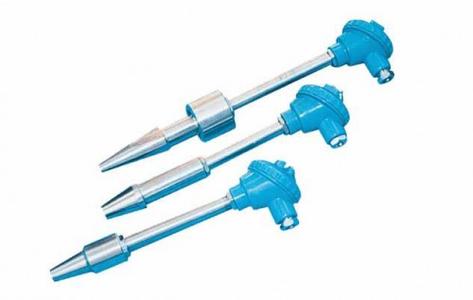

电站专用热电偶/热电阻

添加时间: 2019-11-10 08:54:39

介绍

introduction

浏览:

 产品说明:



专业针对电站设计,可以满足30KW、60KW等发电机组及辅机测温需要。直接测量各种生产过程中的-200℃~1800℃范围内液体、蒸汽和气体以及固体表面温度。

工作原理

热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。
热电值是利用感温元件在温度变化时,其电阻值也随着发生变化的特性来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。

常温绝缘电阻

热电偶在环境温度为20±15°C,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m
热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ

主要技术参数

产品执行标准
IEC584
IEC751
IEC1515
JB/T18622-1997
JB/T8623-1997
GB/T16839-1997

测量范围及允差

热电偶

型号
分度号
允差等级
允差值
测量范围(℃)
允差值
测量范围(℃)
WRN
K
±1.5
-40~+375
±2.5
-40~+333
±0.004∣t∣
375~1000
±0.0075∣t∣
333~1200
WRE
E
±1.5
-40~+375
±2.5
-40~+333
±0.004∣t∣
375~800
±0.0075∣t∣
333~600

热电阻
型号
分度号
测量范围(℃)
精度等级
允差
WZP
Pt100
-200~+500
A级
±(0.15+0.002∣t∣)
B级
±(0.30+0.005∣t∣)
WZC
CU50
CU100
-50~+150
±(0.30+0.006∣t∣)
注:t为感温元件实测温度值;
