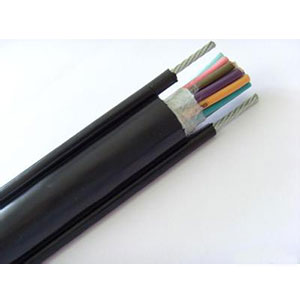

行车电缆

添加时间: 2019-11-10 15:44:10

介绍

introduction

浏览:

产品说明:
一:产品特点及用途:本产品具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路,本产品已广泛应用于冶金、电力、船舶、港口等行业。
分相屏蔽丁腈扁平电缆适用于作变频器供电电缆。
二:产品执行标准
Q/cw.04.058-2003,阻燃性能试验执行GB12666.5-90规定
三:使用特性
1.   交流额定电压:U0/U 0.6/1KV
高工作温度: 180℃
低环境温度:固定敷设-40℃
2.   电缆安装敷设温度应不低于-25℃。
四:基本型号及名称
表1
型号
产品名称
YVFB
丁腈绝缘和护套移动用扁平软电缆
YVFPP
丁腈绝缘和护套铜编织屏蔽移动用扁平软电缆
备注:阻燃型扁电缆型号前加ZR,导体线芯中铜丝可以采用镀锡。
      五:代号名称和含义
表2
代号
代号含义
Y
移动用系列
VF
丁腈绝缘和护套
P
铜编织屏蔽
B
扁型
六:主要技术指标
1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2.20℃时绝缘电阻不小于50MΩ/KM。
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七:基本电缆规格及结构参数
1.丁腈绝缘和护套动力扁电缆
线芯*标称截面(mm2)
导体结构
(根数*直径)
mm
电缆大外径(mm)
YVFB
2*1.5
48*0.20
11.4*7.5
2*2.5
51*0.25
14.0×9.0
2*4
82*0.25
15.8×9.5
2*6
123*0.25
18.2×10.8
2*10
204*0.25
21.5×12.5
2*16
323*0.25
24.2×13.9
2*25
513*0.25
28.5×16.2
2*35
722*0.25
31.8×18.1
2*50
1026*0.25
36.6×20.5
2*70
1406*0.25
41.6×23.3
2*95
486*0.50
47.3×26.3
2*120
608*0.50
50.8×28.1
2*150
760*0.50
56.3×31.2
3*1.5
48*0.20
15.8*7.5
3*2.5
51*0.25
18.8×9.0
3*4
82*0.25
21.6×9.5
3*6
123*0.25
25.8×11.3
3*10
204*0.25
32.1×13.2
3*16
323*0.25
34.2×14.9
3*25
513*0.25
42.3×18.2
3*35
722*0.25
46.2×19.1
3*50
1026*0.25
55.8×22.0
3*70
1406*0.25
66.8×26.8
3*95
486*0.50
70.2×28.0
3*120
608*0.50
85.5×36.0
3*150
760*0.50
95.0×35.1
4*1.5
48*0.20
20.5*7.5
4*2.5
945*0.50
25.8×9.0
4*4
82*0.25
29.4×9.5
4*6
123*0.25
34.1×11.8
4*10
204*0.25
40.4×12.9
4*16
323*0.25
45.9×15.6
4*25
513*0.25
54.1×18.1
4*35
722*0.25
58.6×20.2
4*50
1026*0.25
83.0×26.5
3×4+2.5
82*0.25/51*0.25
30.6×10.7
3×6+4
123*0.25/82*0.25
31.0×12.8
3×10+6
204*0.25/123*0.25
35.0×12.9
3×16+6
323*0.25/123*0.25
41.3×15.6
3×25+10
513*0.25/204*0.25
49.1×18.1
3×35+10
722*0.25/204*0.25
64.2×20.2
3×50+16
1026*0.25/323*0.25
80.2×23.4
3×70+25
1406*0.25/513*0.25
85.3×27.2
3×95+35
486*0.50/722*0.25
97.6×29.7
3×120+35
608*0.50/722*0.25
107.1×31.9
5*1.5
48*0.20
25.5*7.5
5*2.5
51*0.25
32.0*9.0
5*4
82*0.5
37.5*10
6*1.5
48*0.20
31*7.5
6*2.5
51*0.25
40.9*9.0
6*4
82*0.5
42.0*10
7*1.5
48*0.20
32.0*7.0
7*2.5
51*0.25
41.0*9.0
7*4
82*0.25
44.0*10.0
8*1.5
48*0.20
38.5*7.8
8*2.5
51*0.25
48.0*8.0
8*4
82*0.25
51.0*10.6
10*1.5
48*0.20
44.5*7.8
10*2.5
51*0.25
59.0*9.0
10*4
82*0.25
65.2*11.0
12*1.5
48*0.20
59.5*8.5
12*2.5
51*0.25
70.0*8.5
12*4
82*0.25
80.2*11.0
