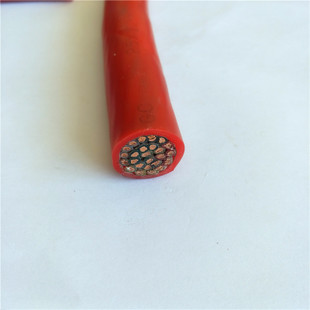

耐热硅橡胶电缆是耐热硅橡胶绝缘及护套软电缆（耐高温电缆）的简称。硅橡胶具有优异的物理机械性能和电气绝缘性能，耐大气老化、耐臭氧老化、耐光老化、阻燃、耐辐射、耐油，是使用温度zui高的弹性体材料之一，广泛用于船用电缆、航空导线、电机引接现、加热电缆等多种电缆的绝缘和护套。耐热硅橡胶电缆适用于发电、冶金和化工等高温恶劣环境以及要求耐热和腐蚀等场合的移动电器设备见的动力、控制和信号连接。
1 电缆标准
产品执行企业标准Q/ZL196《耐热硅橡胶电缆》。
2 电缆型号
电缆型号如表1。同时可以按用户要求生产其它结构的硅橡胶电缆。
表 1
| 型号 | 名称 | 用途 |
| YGC-300/500 | 耐热硅橡胶电缆 | 额定电压300/500V高温恶劣环境下移动电器设备的电气连接 |
| YGC-600/1000 | 额定电压300/1000V高温恶劣环境下移动电器设备的电气连接 |
3 电缆规格
电缆的标准系列规格见表2，同时可按用户要求提供其它规格的电缆。
表2
| 芯数 | 标称截面 |
2 3 4 5 | 1~25 1~95 1~95 1~25 |

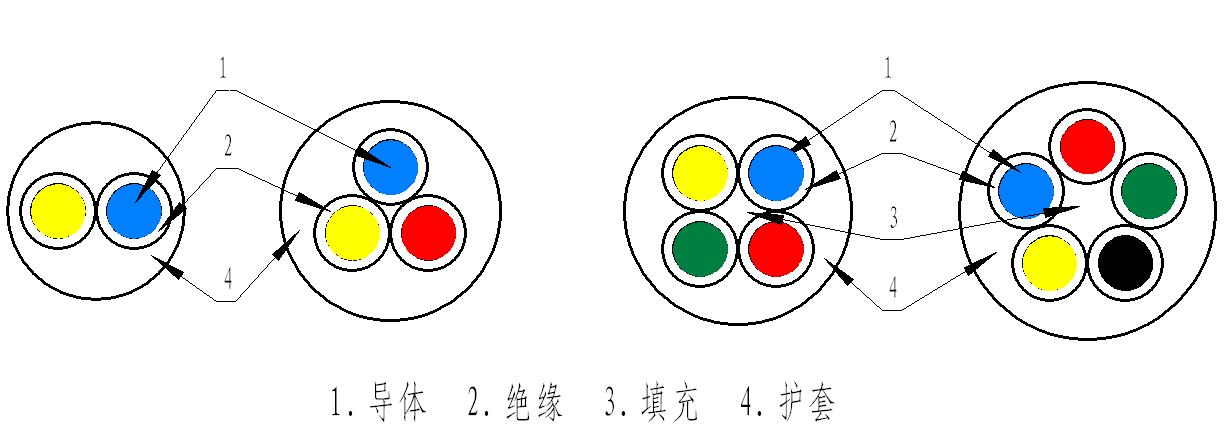

4 电缆的典型结构示意图如下图。
1-- 导体 2-- 绝缘 3-- 填充 4-- 护套
5 主要性能指标
5.1 导体直流电阻（电缆导体直流电阻见表4）.
表 4
| 导体截面m㎡ | 20℃导体电阻Ω/kmzui大值 | 20℃导体电阻MΩ/kmzui小值 |
1.0 1.5 2.5 4 6 10 16 25 35 50 70 95 | 20.0 13.7 8.21 5.09 3.39 1.95 1.24 0.795 0.565 0.393 0.277 0.210 | 100 100 100 100 100 100 100 50 50 50 50 50 |
5.2 绝缘电阻
电缆绝缘电阻见表4.
5.3 电压试验
成品电缆应经受表5规定的交流电压试验。
表5
| 额定电压 V | 试验电压 kv/min |
| 300/500 | 2.0/5 |
| 600/1000 | 3.5/5 |
6 使用特性
6.1 额定工作电压U0/U分别为300/500V和600/1000V。
6.2 电缆导体长期允许工作温度为+180℃。
6.3 电缆zui小弯曲半径为电缆直径的6倍。
