产品说明:



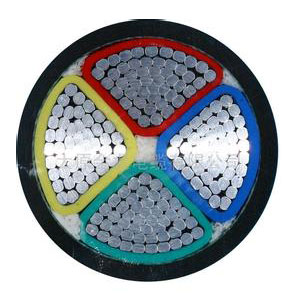

一、产品简介
    电力电缆用输配电系统,生产的交流额定电压0.6/1KV聚氯乙烯绝缘电力电缆和35KV及以下交联聚乙烯电力电缆,其性能不***符合标准GB1276和IEC60502及IEC60840,并且已形成系列,即阻燃型的、耐火型的、耐寒型的和防水型的电力电缆。
    在阻燃型系列产品中,成功地应用了隔氧技术,不***0.6/1KV的聚氯乙烯绝缘和交联聚乙烯绝缘阻燃电力电缆能达到GB/T12666.5《成束电力电缆燃烧试验方法》中A类,而且额定电压6/10KV及8.7/15KV交联聚乙烯阻燃电力电缆也能达到A类高阻燃要求且有较大裕度。在交联聚乙烯绝缘高阻燃的基础上又开发了低烟无卤高阻燃隔氧层电力电缆,其低烟无卤性能符合国家标准GB/T17651.1.2和GB/T17650.1.2。这样的交联聚乙烯电力电缆的整体水平低于国内地位。
    生产的耐火型电力电缆为额定电压0.6/1KV铜芯电缆,还可以生产低烟无卤耐火电力电缆、高阻燃隔氧层耐火电力电缆,其耐火性能符合GB/T12666.6《电线电缆耐火特性试验方法》。因此,耐火系列电力电缆的整体性能优良可靠。
    防火电缆的阻水性能符合IEC502-2规定。



二、电缆的型号、名称和用途



序 号



型 号



名 称



使用范围



1



VV VLV
VY VLY



聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆



敷设在室内、隧道及管道中,电缆不能承受机械外力作用



VV22 VLV22
VV23 VLV23



聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆



敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用。



VV32 VLV32
VV33 VLV33
VV42 VLV42
VV43 VLV43



聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆



敷设在高落差地区,电缆能承受机械外力作用及相当的拉力。



2



YJV YJLV
YJY YJLY



交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆



敷设在室内、隧道及管道中,电缆不能承受机械外力作用。



YJV22 YJLV22
YJV23 YJLV23



交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆



敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用。



YJV32 YJLV32
YJV33 YJLV33
YJV42 YJLV42
YJV43 YJLV43



交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆



敷设在高落差地区,电缆能承受机械外力作用及相当的拉力。





注:ZR-阻燃   G-隔氧层   NH-耐火



三、生产范围



型号



芯数



标称截面(mm2)







型号



芯数



标称截面(mm2)



额定电压(KV)







额定电压(KV)



0.6/1







0.6/1



6/6(6/10)
8.7/10(8.7/15)
26/35(26/45)



CU



AL







CU



AL



CU



AL



VV
VLV
VY
VLY



1
2



1.5~1200
1.5~300



4~1200
4~300



YJV
YJLV
YJY
YJLY



1
2



1.5~1200
1.5~300



4~1200
4~300



25~500



35~630



3
4



1.5~300
1.5~300



4~300
4~300



3
4



1.5~300
1.5~300



4~300
4~300



25~400



35~400



5
3+1



1.5~300
1.5~300



4~300
4~300



5
3+1



1.5~300
1.5~300



4~300
4~300











3+2
4+1



1.5~300
1.5~300



4~300
4~300



3+2
4+1



1.5~300
1.5~300



4~300
4~300











VV22
VLV22
VV23
VLV23



1
2



10~500
2.5~300



16~500
4~300



YJV22
YJLV22
YJV23
YJLV23



1
2



10~500
2.5~300



16~500
4~300



25~400



35~400



3
4



2.5~300
2.5~300



4~300
4~300



3
4



2.5~300
2.5~300



4~300
4~300



25~400



35~400



5
3+1



2.5~300
2.5~300



4~300
4~300



5
3+1



2.5~300
2.5~300



4~300
4~300











3+2
4+1



2.5~300
2.5~300



4~300
4~300



3+2
4+1



2.5~300
2.5~300



4~300
4~300











VV32
VLV32
VV42
VLV42
VV33
VLV33
VV43
VLV43



1
2



50~500
35~300



50~500
50~300



YJV
YJLV32
YJV42
YJLV42
YJV33
YJLV33
YJV43
YJLV43



1
2



50~500
35~300



50~500
50~300



25~400



35~400



3
4



25~300
25~300



35~300
35~300



3
4



25~300
25~300



35~300
35~300



25~400



35~400



5
3+1



25~300
25~300



35~300
35~300



5
3+1



25~300
25~300



35~300
35~300











3+2
4+1



25~300
25~300



35~300
35~300



3+2
4+1



25~300
25~300



35~300
35~300













注:1、单芯铠装电缆***用于直流系统,若用于交流系统,应采用非磁性材料的铠装层。
   2、可根据用户要求,生产0.6/1KV圆形导体结构或扇形导体结构的各类五芯电缆。



四、电力电缆安装注意事项、使用特性及运行敷设条件



1、电力电缆安装注意事项



    电缆与热力管道平行安装时保持2m的距离,交叉时应保持0.5m。
    电缆与其它管道平行或交叉安装时均要保持0.5m的距离。
    电缆直埋安装时,1-35KV电缆直埋深度不小于0.7m。
    10KV及以下电缆平行安装时,相互净距不小于0.1m,10-35KV不小于0.25m;交叉安装时距离不小于0.5m。
    电缆敷设温度不低于0℃,弯曲半径:多芯电缆≥15(D+d),单芯电缆≥20(D+d),(D为电缆外径,d为导体外径)。
    6KV及以上电缆接头:
    ①安装电缆终端头时,须剥除半导体电屏蔽层,操作时不得损伤绝缘,应避免刀痕凹凸不平的情况,必要时用砂纸磨平;屏蔽端部应平整,并要把石墨层(碳粒)清除干净。
    ②塑料绝缘电缆端头铜带屏蔽和钢铠须良好接地,对短路也遵循这项原则,避免三相不平衡运行时钢铠端部产生感应电动势,甚至“打火”及燃烧护套等事故。接地引出线要求采用我镀锡编织铜线,和电缆铜带连接时应用铬铁锡焊,不宜用喷灯封焊,以免烧损绝缘。
    ③三相铜带屏蔽应分别与地线相连,注意屏蔽接地线和钢铠接地线应分别引出,相互绝缘,焊接地线的位置应尽量靠下。
    对电缆端头和中间接头的基本要求:a.导体连接好;b.绝缘可靠,推荐采用辐照交联热收缩型硅橡胶绝缘材料;c.密封良好;d.足够的机械强度,能适应各种运行条件。
    电缆端头须使用防止水及其它腐蚀性材料的侵蚀,以防因水树引起绝缘层老化而导致击穿。
    电缆的装卸须使用吊车或叉车,禁止平运,平放,大型电缆安装时须使用放缆车,以免电缆受外力损伤或因人工拖动而擦伤。
    电缆如因故不能及时敷设时,应将其放在干燥地方贮存,防止日光爆晒,电缆端头进水等。
    注意:电线电缆安装应熟悉电线电缆性能的安装人员或专职技术人员担任,如仍有不清事项,请向相关技术部门或我厂技术部咨询。



2、电缆的使用特性及运行敷设条件



额定电压0.6/1KV聚氯乙烯绝缘电力电缆
    ①电缆导体的长期允许工作温度:≤70℃
    ②短路时(长持续时间不超过5S)电缆的高工作温度:160℃
    ③电缆敷设后经受直流电压3.5KV/15min不击穿。
    ④在空气中敷设
    a.单芯电缆平行敷设时的中心距离:185mm2及以下电缆直径的2倍:240mm2及以上为90mm
    b.周围环境温度:30℃
    c.不同环境温度下载流量的校正系数:



环境温度(℃)



20



25



30



35



40



45



校正系数



1.12



1.06



1.00



0.94



0.87



0.79



    ⑤直埋敷设
    a.单芯电缆不接角敷设时,中心距离为电缆直径的2倍。
    b.周围环境温度:25℃
    c.土壤热阻系数:1.0K·m/W
    d.直埋深度:0.7m
    e.不同环境温度下载流量校正系数:



环境温度(℃)



15



20



25



30



35



校正系数



1.11



1.05



1.00



0.94



0.88



额定电压35KV及以下交联聚乙烯绝缘电力电缆
    ①电缆导体的长期允许工作温度:≤90℃
    ②短路时(长持续时间不超过5S)电缆的高工作温度:250℃
    ③空气中敷设
    a.单芯电缆平行敷设时的中心距离:185mm2及以下为电缆直径的2倍:240mm2及以上为90mm
    b.周围环境温度:40℃
    ④直埋敷设
    a.单芯电缆不接触敷设时,中心距离为电缆直径的2倍
    b.周围环境温度:25℃
    c.土壤热阻系数:1.0K·m/W
    d.直埋深度:0.7m
