SWP-T51 系列差压变送器

添加时间: 2019-11-11 11:23:51

介绍

introduction

浏览:

 产品说明:

SWP-T51系列差压变送器采用世界先进技术开 发制造的具有优越性能的新型差压变送器,采用完全密封的δ室作为传感元件,无机械运动部件从而 提高了可靠性。差压变送器可以准确地测量低表压、 真空、液位、比重和流量。广泛应用于石油、化工、 纺织、电力、食品、造纸、药业等工业领。



技术特点
精度高,稳定性好
二线制。
小型化,重量轻,坚固抗振
量程,零点外部连续可调
无机械运动部件,工作可靠,维护简便
单向过载保护特性好
全系列统一结构,零部件互换性强
防爆结构,全天候使用
工作原理
被测介质的高低压力分别进入测量元件的高低压室,作用于隔离膜片上,填充液把两隔离膜片的压
力信号传送到中心测量膜片上,中心测量膜片是一个张紧的弹性元件,作用在其上的两侧压力差使中心 测量膜片产生一个对应于压力差的变形,其变形位移与所测压力差成正比,这个位移使电容极板产生相应的电容变化,电子线路检测到这一电容变化并放大转换成对应的电流信号。如果低压室通大气,高压室接被测介质这时就可测得介质的相对压力。同样,如果低压室为真空,高压室接被测介质这时就可测得介质的压力。
电路原理

电气连接


技术参数
测量介质  液体、气体和蒸气
测量范围  0-0.16KPa至0-40MPa
工作电压  12-45 V DC(一般使用24 V DC)
输出信号  4-20 mA DC
防爆等级  隔爆型ExdⅡBT5
本质安全型ExiaⅡCT6
量程和零点 外部连续可调
正负迁移  正向大迁移率为小校调量程的500%
负向大迁移率为小校调量程的600%
阻尼    充硅油时,0.25~1.67 S连续可调
启动时间  2 S
温度范围  环境温度-20~85℃
介质温度-40~100℃(法兰式充高温硅油时15~315℃)
贮存温度-40~100℃
精度    0.2 0.5
温度影响  ±0.2%/10K
静压影响  微差压≤±10%
差压 ≤±0.5%
高静压≤±2.0%
结构材料  隔离膜片  不锈钢316L 哈氏合金C276 蒙耐尔合金 钽
排放阀   不锈钢316L 哈氏合金C276   蒙耐尔合金 钽
法兰和接头 碳钢镀镍  不锈钢316L  哈氏合金C276 蒙耐尔合金
O型密封圈 氟橡胶  丁***橡胶   灌充液   硅油或惰性油
螺栓    碳钢镀镍   外壳   铝合金 防护等级IP65
引压连接件 法兰NPT1/4中心距54mm
接头NPT1/2或M20×1.5阳螺纹
球锥面密封,带接头时中心距50.8、54、57.2mm
信号线连接孔G1/2
重量    约5.4Kg

产品系列规格
序号
名称
型号
测量范围
大工作压力(MPa)
精度等级
1
基本性差压变送器
SWP-51DP
0-1~6KPa
6.9
0.2
0-6 KPa ~1MPa
14
0.5
2
高静压型差压变送器
SWP-T51HP
0-6 KPa ~2.5MPa
32
0.25
0.5
3
微差压型差压变送器
SWP-T51DR
0-125~1250Pa
6.0
0.5
4
差压流量变送器
SWP-T51DL
0-1~6KPa
6.9
0.25
0-6~250KPa
14
0.5
5
远传差压变送器
SWP-T51DP
0-6~250KPa

0.5
远传压力变送器
SWP-T51GP
0-0.16~10MPa
6
相对压力变送器
SWP-T51GP
0-1KPa~40MPa

0.25
0.5
7
压力变送器
SWP-T51AP
0-6KPa~10MPa

0.25
0.5
8
液位变送器
SWP-T51LT
0-6KPa~1MPa
2.5
0.25
0.5

变送器型号命名
型号
代码
说明
SWP-T51

品种
DP
        差压变送器
HP
        高静压差压变送器
DP
        微差压变送器
DL
        √ΔP差压流量变送器
AP
        差压变送器
GP
        压力变送器
LT
        法兰式差压变送器
DP/GP
        远传差压、压力变送器
量程范围
2
      0-125~1250Pa
3
      0-1~6KPa
4
      0-6~40KPa
5
      0-40~250KPa
6
      0-0.16~1MPa
7
      0-0.4~2.5MPa
8
      0-1.6~10MPa
9
      0-6~25MPa
0
      0-10~40MPa
输出
E
    4~20mA DC
F
    4~20mA DC(DR专用)
J
    4~20mA DC 输出为√ΔP
S
    智能
结构材料


法兰接头
排气/排气阀
隔离膜片
灌充液体
22

316不锈钢
316不锈钢
316不锈钢
硅油
23

316不锈钢
316不锈钢
哈氏合金C-276
24

316不锈钢
316不锈钢
蒙乃尔
25

316不锈钢
316不锈钢
33

哈氏合金C
哈氏合金C
哈氏合金C-276
35

哈氏合金C
哈氏合金C
44

蒙乃尔
蒙乃尔
蒙乃尔
附加功能
M1
0-100%线性指示
M2
0-100%平方根指示数
M3
31/2LCD数字显示器
B1
管装弯支架
B2
板装弯支架
B3
管装平支架
D1
压力室泄放阀位于上部
D2
压力室泄放阀位于下部
不注
NPT1/2锥管阴螺纹连接块
C1
NPT1/2引压接头、后部焊接Φ14引压管
C2
M20×1.5丁字形阳螺纹连接块
C2
M20×1.5丁字形螺纹连接块另加丁字形接头
D
隔爆型 Exd Ⅱ BT4
I
本安型 Exia Ⅱ CT6







上一篇三组合交流电流(电压)变送器

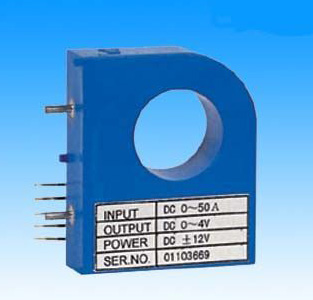

下一篇HSD-1电流传感器
