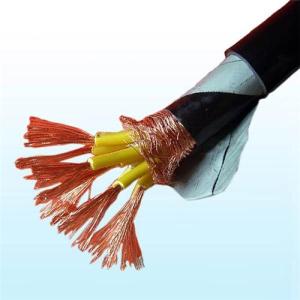

ZR-RVVSP,ZR-RVVYSP屏蔽双绞线产品适用于交流额定电压300/500V及以下的仪器仪表用通信连接软电缆（电线）。
一、生产执行标准：
GB/T5023.1~7-2008
JB8734.1~5-2016等同于IEC60227
二、产品型号中的字母代表的意义
ZR——代表阻燃型，其中阻燃分A、B、C三个等级，型号分别为ZA、ZB、ZC
V——代表聚氯乙烯绝缘，分别有耐热70℃和90℃两种材料
V——代表聚氯乙烯护套，分别有耐热70℃和90℃两种材料
VY——代表耐油聚氯乙烯护套，型号前面有ZR的话就代表低烟无卤阻燃聚烯烃护套，耐热90℃
S——代表双绞型
P——代表铜丝编织屏蔽层(屏蔽密度不小于85%，国标规定)，密度也可根据实际需要定制做到90%密度。
三、使用条件
1.长期工作应不超过70℃或90℃，根据选择的绝缘材料而定。
2.电缆线敷设时温度应不低于0℃。
3.推荐的允许弯曲半径：
电缆外径<25mm，应不小于4倍的电按外径。
电缆外径≥25mm，应不小于6倍的电按外径。
四、规格尺寸(部分)
导体标称面积mm2 | 绝缘厚度标称值mm | 外径上限mm | 70℃时zui小绝缘电阻MΩ.km |
0.5 | 0.6 | 2.4 | 0.013 |
0.75 | 0.6 | 2.6 | 0.011 |
1.0 | 0.6 | 2.8 | 0.010 |
1.5 | 0.7 | 3.2 | 0.010 |
2.5 | 0.8 | 3.8 | 0.009 |
4 | 0.8 | 4.8 | 0.007 |
6 | 0.8 | 5.3 | 0.006 |
10 | 1.0 | 7.0 | 0.0056 |
16 | 1.0 | 7.9 | 0.0046 |
25 | 1.2 | 9.9 | 0.0044 |
35 | 1.2 | 11.2 | 0.0038 |
50 | 1.4 | 13.3 | 0.0037 |
70 | 1.4 | 14.9 | 0.0032 |
95 | 1.6 | 17.7 | 0.0032 |
120 | 1.6 | 19.5 | 0.0029 |
150 | 1.8 | 21.9 | 0.0029 |
185 | 2.0 | 24.9 | 0.0029 |
240 | 2.2 | 28 | 0.0028 |
注：其他规格结构及技术参数请参见GB5023-2008或JB8734-2012标准
五、交货长度
根据双方协议允许任何长度交货，长度计量误差为±0.5%
