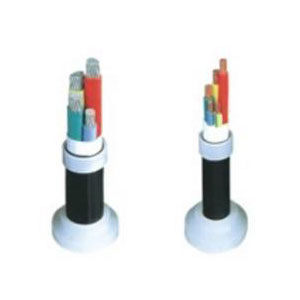

阻燃动力电缆

添加时间: 2019-11-11 15:12:58

介绍

introduction

浏览:

产品说明:







一、产品简介
    动力电缆用输配电系统,生产的交流额定电压0.6/1KV聚氯乙烯绝缘动力电缆和35KV及以下交联聚乙烯动力电缆,其性能不***符合标准GB1276和IEC60502及IEC60840,并且已形成系列,即阻燃型的、耐火型的、耐寒型的和防水型的动力电缆。
    在阻燃型系列产品中,成功地应用了隔氧技术,不***0.6/1KV的聚氯乙烯绝缘和交联聚乙烯绝缘阻燃动力电缆能达到GB/T12666.5《成束动力电缆燃烧试验方法》中A类,而且额定电压6/10KV及8.7/15KV交联聚乙烯阻动力电缆也能达到A类高阻燃要求且有较大裕度。在交联聚乙烯绝缘高阻燃的基础上又开发了低烟无卤高阻燃隔氧层动力电缆,其低烟无卤性能符合国家标准GB/T17651.1.2和GB/T17650.1.2。这样的交联聚乙烯动力电缆的整体水平低于国内地位。
    生产的耐火型动力电缆为额定电压0.6/1KV铜芯电缆,还可以生产低烟无卤耐火动力电缆、高阻燃隔氧层耐火动力电缆,其耐火性能符合GB/T12666.6《电线电缆耐火特性试验方法》。因此,耐火系列动力电缆的整体性能优良可靠。
    防火电缆的阻水性能符合IEC502-2规定。



二、电缆的型号、名称和用途



序 号



型 号



名 称



使用范围



1



ZR-VV ZR-VLV
ZR-VY ZR-VLY



阻燃聚氯乙烯绝缘阻燃聚氯乙烯/聚乙烯护套动力电缆



敷设在室内、隧道及管道中,电缆不能承受机械外力作用



ZR-VV22 ZR-VLV22
ZR-VV23 ZR-VLV23



阻燃聚氯乙烯绝缘阻燃聚氯乙烯/聚乙烯护套钢带铠装动力电缆



敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用。



ZR-VV32 ZR-VLV32
ZR-VV33 ZR-VLV33
ZR-VV42 ZR-VLV42
ZR-VV43 ZR-VLV43



阻燃聚氯乙烯绝缘阻燃聚氯乙烯/聚乙烯护套钢丝铠装动力电缆



敷设在高落差地区,电缆能承受机械外力作用及相当的拉力。



2



ZR-YJV ZR-YJLV
ZR-YJY ZR-YJLY



交联聚乙烯绝缘阻燃聚氯乙烯/聚乙烯护套钢带铠装动力电缆



敷设在室内、隧道及管道中,电缆不能承受机械外力作用。



ZR-YJV22 ZR-YJLV22
ZR-YJV23 ZR-YJLV23



交联聚乙烯绝缘阻燃聚氯乙烯/聚乙烯护套钢带铠装动力电缆



敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用。



ZR-YJV32 ZR-YJLV32
ZR-YJV33 ZR-YJLV33
ZR-YJV42 ZR-YJLV42
ZR-YJV43 ZR-YJLV43



交联聚乙烯绝缘阻燃聚氯乙烯/聚乙烯护套钢丝铠装动力电缆



敷设在高落差地区,电缆能承受机械外力作用及相当的拉力。





注:ZR-阻燃   G-隔氧层   NH-耐火



三、生产范围



型号



芯数



标称截面(mm2)







型号



芯数



标称截面(mm2)



额定电压(KV)







额定电压(KV)



0.6/1







0.6/1



6/6(6/10)
8.7/10(8.7/15)
26/35(26/45)



CU



AL







CU



AL



CU



AL



ZR-VV
ZR-VLV
ZR-VY
VLY



1
2



1.5~1200
1.5~300



4~1200
4~300



ZR-YJV
ZR-YJLV
ZR-YJY
ZR-YJLY



1
2



1.5~1200
1.5~300



4~1200
4~300



25~500



35~630



3
4



1.5~300
1.5~300



4~300
4~300



3
4



1.5~300
1.5~300



4~300
4~300



25~400



35~400



5
3+1



1.5~300
1.5~300



4~300
4~300



5
3+1



1.5~300
1.5~300



4~300
4~300











3+2
4+1



1.5~300
1.5~300



4~300
4~300



3+2
4+1



1.5~300
1.5~300



4~300
4~300











ZR-VV22
ZR-VLV22
ZR-VV23
ZR-VLV23



1
2



10~500
2.5~300



16~500
4~300



ZR-YJV22
ZR-YJLV22
ZR-YJV23
ZR-YJLV23



1
2



10~500
2.5~300



16~500
4~300



25~400



35~400



3
4



2.5~300
2.5~300



4~300
4~300



3
4



2.5~300
2.5~300



4~300
4~300



25~400



35~400



5
3+1



2.5~300
2.5~300



4~300
4~300



5
3+1



2.5~300
2.5~300



4~300
4~300











3+2
4+1



2.5~300
2.5~300



4~300
4~300



3+2
4+1



2.5~300
2.5~300



4~300
4~300











ZR-VV32
ZR-VLV32
ZR-VV42
ZR-VLV42
ZR-VV33
ZR-VLV33
ZR-VV43
ZR-VLV43



1
2



50~500
35~300



50~500
50~300



ZR-YJV
ZR-YJLV32
ZR-YJV42
ZR-YJLV42
ZR-YJV33
ZR-YJLV33
ZR-YJV43
ZR-YJLV43



1
2



50~500
35~300



50~500
50~300



25~400



35~400



3
4



25~300
25~300



35~300
35~300



3
4



25~300
25~300



35~300
35~300



25~400



35~400



5
3+1



25~300
25~300



35~300
35~300



5
3+1



25~300
25~300



35~300
35~300











3+2
4+1



25~300
25~300



35~300
35~300



3+2
4+1



25~300
25~300



35~300
35~300













注:1、单芯铠装电缆***用于直流系统,若用于交流系统,应采用非磁性材料的铠装层。
   2、可根据用户要求,生产0.6/1KV圆形导体结构或扇形导体结构的各类五芯电缆。
